Resposta rápida: a transposição de receita, ou transposição de grau, é a conversão de uma prescrição entre as notações de cilindro positivo e cilindro negativo. Ela muda os números e os sinais, mas não muda a lente: as duas formas descrevem exatamente a mesma potência óptica. A regra tem três passos: some o esférico com o cilindro, inverta o sinal do cilindro e gire o eixo em 90 graus.
Saber transpor de cabeça é uma competência básica de quem atende balcão e opera lensômetro, porque a receita quase nunca chega na notação que o laboratório ou o equipamento usa. Para converter na hora, use a calculadora de transposição de receita.
Cilindro positivo e cilindro negativo: o que cada um significa
Cilindro negativo: o esférico é a potência do meridiano do eixo, que é o meridiano mais positivo (ou menos negativo) da lente. O cilindro negativo subtrai potência no meridiano a 90 graus do eixo. É a forma em que as lentes modernas são surfaçadas.
Cilindro positivo: o esférico continua sendo a potência do meridiano do eixo, mas agora ele é o meridiano mais negativo da lente. O cilindro positivo acrescenta potência no meridiano a 90 graus do eixo.
| Notação | O esférico representa | Sinal do cilindro | Onde aparece |
|---|---|---|---|
| Cilindro negativo | O meridiano mais positivo (menos negativo) | Negativo: subtrai potência a 90° do eixo | Refração em forópter ajustado para cilindro negativo, lensômetro configurado assim, pedido ao laboratório |
| Cilindro positivo | O meridiano mais negativo (menos positivo) | Positivo: acrescenta potência a 90° do eixo | Refração em forópter ajustado para cilindro positivo, receita de parte dos oftalmologistas |
O sinal do cilindro não diz se o astigmatismo é miópico ou hipermetrópico. Uma ideia comum, e errada, é que cilindro negativo significa astigmatismo miópico e cilindro positivo significa hipermetrópico. Pegue -1,00 -2,00 x 120 e sua transposta -3,00 +2,00 x 30: a lente é míope nos dois meridianos (-1,00 e -3,00), com o cilindro negativo em uma notação e positivo na outra. O sinal só indica qual meridiano o esférico representa.
A transposição muda a notação, não a lente
Uma lente cilíndrica tem dois meridianos principais perpendiculares entre si, cada um com uma potência diferente. A receita esfero-cilíndrica é apenas uma maneira de descrever essas duas potências. A cruz óptica (ou cruz de potências) é o diagrama que torna isso visível: o meridiano do eixo tem potência igual ao esférico, e o meridiano a 90 graus tem potência igual ao esférico somado ao cilindro, conforme descreve o capítulo de óptica básica da American Academy of Ophthalmology.
Como existem duas formas de escrever as mesmas duas potências, qualquer prescrição pode ser registrada em cilindro positivo ou negativo. Segundo a referência de prescrição de óculos da Wikipedia, “não há diferença na forma real da lente entre essas duas notações, e é fácil converter entre elas”. Por isso a transposição é exata e reversível, e não uma aproximação.

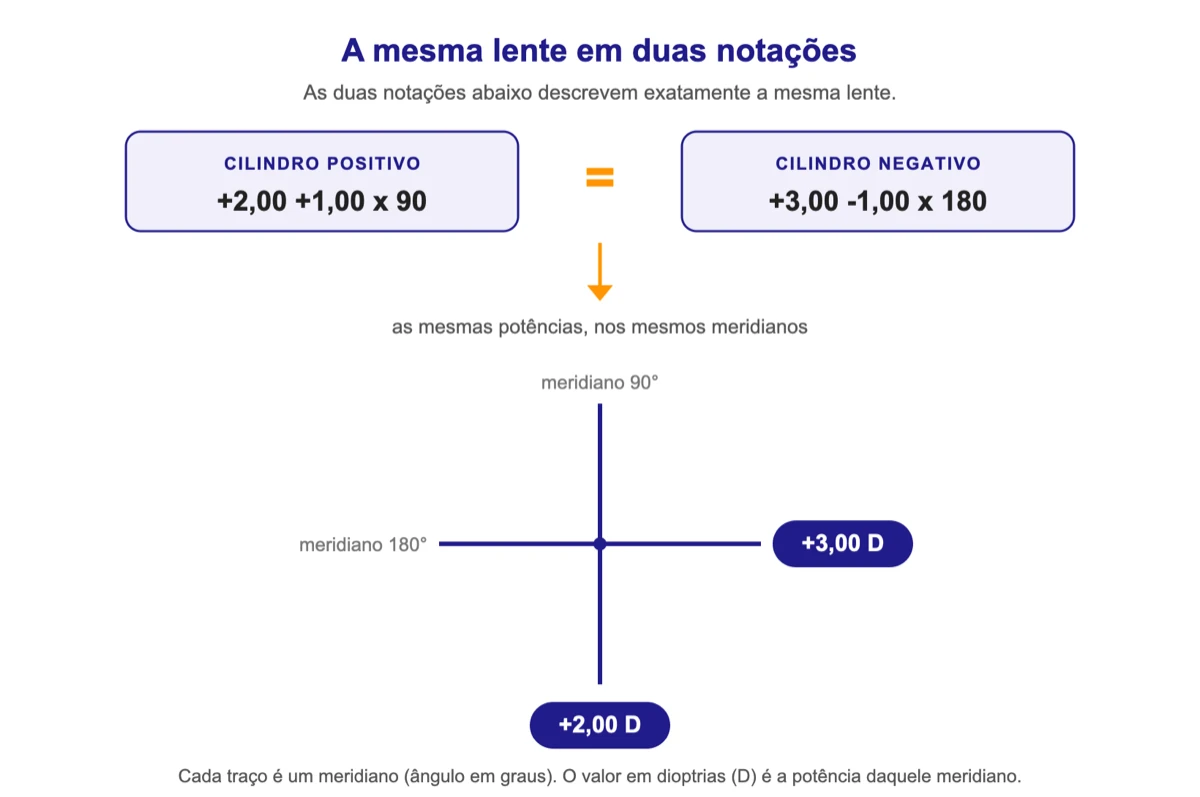

Figura 1: a mesma lente escrita em cilindro positivo (+2,00 +1,00 x 90) e negativo (+3,00 -1,00 x 180). Os dois meridianos principais carregam +2,00 D a 90 graus e +3,00 D a 180 graus nas duas notações.
Repare no exemplo da figura: em +2,00 +1,00 x 90, o meridiano de 90 graus vale +2,00 (o esférico) e o de 180 graus vale +3,00 (esférico mais cilindro). Na forma transposta, +3,00 -1,00 x 180, o meridiano de 180 graus vale +3,00 e o de 90 graus vale +2,00. A lente que o laboratório vai surfaçar é idêntica.
Por que a receita chega em cilindro positivo ou negativo
A notação que você recebe depende de quem prescreveu e de qual equipamento gerou o dado. Segundo o departamento de oftalmologia da Universidade de Iowa, “por convenção, a oftalmologia costuma fazer suas refrações em cilindro positivo” e “optometria e ópticos, tipicamente, trabalham em cilindro negativo”. As convenções também variam entre países: na Europa predomina o cilindro positivo, e nos Estados Unidos os optometristas costumam usar cilindro negativo enquanto os oftalmologistas usam positivo, como registra a referência de prescrição da Wikipedia.
Na prática, a mesma receita pode chegar em qualquer das duas formas, conforme o prescritor e o equipamento. O lensômetro digital pode ser configurado em cilindro positivo, negativo ou misto, e o sistema do laboratório espera uma forma específica. Por isso o profissional de ótica transpõe: para conferir o grau no lensômetro, comparar com a lente montada ou enviar o pedido no formato que o laboratório exige. Como resume o laboratório independente Laramy-K, as duas notações representam a mesma correção óptica.
Há também uma razão de fabricação para o laboratório trabalhar em cilindro negativo: as lentes modernas são surfaçadas em cilindro negativo, e por isso a face frontal de um desenho não asférico é esférica e o cilindro fica na face posterior, como explica o guia de curva base da lente oftálmica.
Vale lembrar que só receitas com astigmatismo (cilindro diferente de zero) têm o que transpor. Uma receita puramente esférica (lentes esféricas) é igual nas duas notações. Para entender o erro refrativo por trás do cilindro, o guia sobre miopia e astigmatismo ajuda a contextualizar com o cliente. Se você ainda está fixando os campos da prescrição, o guia de como ler a receita de óculos cobre ESF, CIL, eixo, OD e OE e os sinais, e vale revisar o valor da dioptria antes de transpor.
Como fazer a transposição de grau em 3 passos
O procedimento é sempre o mesmo, em três passos, conforme descrito pelo Laramy-K e pelas referências de óptica oftálmica:
- Novo esférico: some algebricamente o esférico e o cilindro originais.
- Novo cilindro: mantenha o valor e inverta o sinal (positivo vira negativo, negativo vira positivo).
- Novo eixo: gire 90 graus. Se o eixo original for igual ou menor que 90, some 90. Se for maior que 90, subtraia 90. O eixo resultante fica sempre entre 1 e 180 graus.

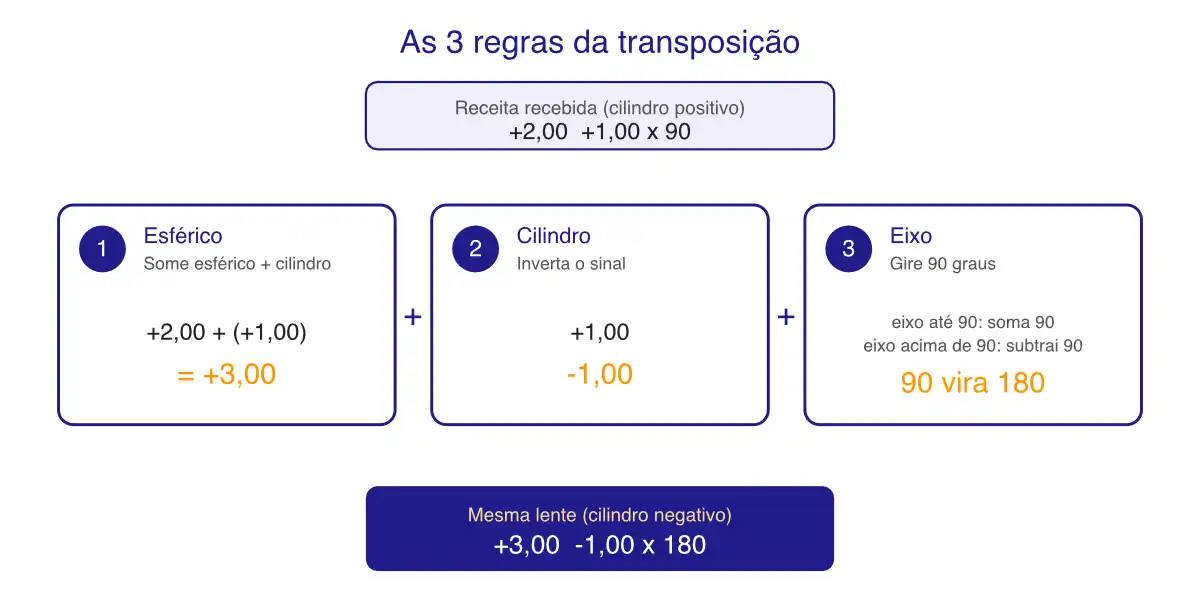

Figura 2: os três passos aplicados a +2,00 +1,00 x 90.
Aplicando a +2,00 +1,00 x 90:
- Esférico: +2,00 + (+1,00) = +3,00
- Cilindro: +1,00 com sinal invertido = -1,00
- Eixo: 90 é igual a 90, então soma 90: 90 + 90 = 180
- Resultado: +3,00 -1,00 x 180
O passo que mais gera erro é o primeiro. A soma é algébrica, então respeite os sinais. Em -3,00 +2,00 x 30, o novo esférico é -3,00 + 2,00 = -1,00, e não -5,00. O resultado completo é -1,00 -2,00 x 120.
O que muda no eixo e por que ele gira 90 graus
O novo esférico é a potência do outro meridiano principal, então o eixo de referência passa para esse meridiano, 90 graus adiante. O astigmatismo mantém a mesma orientação na lente; só muda o meridiano usado como referência. Em +2,00 +1,00 x 90, o outro meridiano (180 graus) vale +3,00, e por isso a forma transposta é +3,00 -1,00 x 180. A Universidade de Iowa descreve o mesmo procedimento: some esférico e cilindro, troque o sinal do cilindro e mude o eixo em 90 graus.
Tabela de referência rápida
Os valores abaixo servem para conferência imediata no balcão. Cada linha mostra a mesma lente nas duas notações.
| Cilindro positivo | Cilindro negativo |
|---|---|
| +2,00 +1,00 x 90 | +3,00 -1,00 x 180 |
| -3,00 +2,00 x 30 | -1,00 -2,00 x 120 |
| +3,75 +0,25 x 152 | +4,00 -0,25 x 62 |
| -2,50 +0,75 x 180 | -1,75 -0,75 x 90 |
| plano +1,50 x 45 | +1,50 -1,50 x 135 |
| +1,00 +0,50 x 110 | +1,50 -0,50 x 20 |
Quatro exemplos resolvidos
Exemplo 1: positivo para negativo, eixo acima de 90
Receita: +3,75 +0,25 x 152
- Esférico: +3,75 + 0,25 = +4,00
- Cilindro: +0,25 vira -0,25
- Eixo: 152 é maior que 90, então 152 – 90 = 62
- Resultado: +4,00 -0,25 x 62
Exemplo 2: negativo para positivo
Receita: -1,00 -2,00 x 120
- Esférico: -1,00 + (-2,00) = -3,00
- Cilindro: -2,00 vira +2,00
- Eixo: 120 é maior que 90, então 120 – 90 = 30
- Resultado: -3,00 +2,00 x 30
Exemplo 3: eixo exatamente em 180
Receita: -2,50 -0,75 x 180
- Esférico: -2,50 + (-0,75) = -3,25
- Cilindro: -0,75 vira +0,75
- Eixo: 180 é maior que 90, então 180 – 90 = 90
- Resultado: -3,25 +0,75 x 90
Exemplo 4: hipermetropia com astigmatismo baixo
Receita: +1,00 +0,50 x 45
- Esférico: +1,00 + 0,50 = +1,50
- Cilindro: +0,50 vira -0,50
- Eixo: 45 é menor que 90, então 45 + 90 = 135
- Resultado: +1,50 -0,50 x 135
Cinco erros de transposição que geram refação
A transposição é simples, mas um deslize transforma o grau em outra lente. Estes são os tropeços mais comuns na rotina da ótica:
- Esquecer de somar o cilindro ao esférico. Inverter o sinal do cilindro e girar o eixo sem refazer o esférico produz uma lente com potência errada em um dos meridianos. É o erro mais comum, e o equivalente esférico denuncia: ele deve ser igual nas duas notações (veja a seção a seguir).
- Errar a direção do eixo. Somar quando deveria subtrair (ou vice-versa) joga o eixo para o lado errado. A âncora é simples: eixo até 90 soma, acima de 90 subtrai.
- Transpor só metade da receita. Em receitas com OD e OE, os dois olhos precisam estar na mesma notação. Se um olho vai transposto e o outro na forma original, o laboratório ou o sistema de pedidos, que assume uma única convenção, pode ler um dos olhos errado.
- Confundir transposição com equivalente esférico. São operações diferentes, com finalidades diferentes (veja a seção a seguir).
- Não transpor quando o equipamento exige. Ler no lensômetro em cilindro negativo uma lente conferida contra uma receita em positivo, sem transpor, leva a rejeitar lente correta ou aprovar lente errada.
Uma transposição correta nunca altera a potência da lente. Se depois de transpor o grau “ficou mais forte” ou “mais fraco”, houve erro de cálculo. As duas notações descrevem a mesma lente, com as mesmas potências nos mesmos meridianos, e a única coisa que muda é a forma de escrever.
Equivalente esférico não é transposição
Vale separar dois conceitos que costumam ser confundidos. A transposição converte a notação sem mudar a lente. O equivalente esférico substitui a lente esfero-cilíndrica por uma lente puramente esférica aproximada, calculada como o esférico somado à metade do cilindro (artigo do e-Oftalmo/CBO, Astigmatismo: análise e síntese da ametropia astigmática, que o define como “a soma algébrica da metade do poder do cilindro com o poder da esfera associada”):
Equivalente esférico = esférico + (cilindro / 2)
Por exemplo, o equivalente esférico de +3,00 -1,00 x 180 é +3,00 + (-0,50) = +2,50. Isso é uma aproximação usada em situações específicas, como estimar um grau esférico de prova, adaptar certas lentes de contato esféricas ou orientar uma conferência rápida. Diferente da transposição, o equivalente esférico descarta o astigmatismo e, portanto, não produz a mesma correção. Use cada um no contexto certo: transposição para reescrever a mesma receita, equivalente esférico apenas quando o astigmatismo pode ser aproximado.
O equivalente esférico também serve de conferência da transposição. Como a lente não muda, ele é idêntico nas duas notações: +2,00 +1,00 x 90 e +3,00 -1,00 x 180 dão ambos +2,50. Se o valor mudou, algum passo saiu errado, em geral a soma do primeiro passo. A calculadora faz essa verificação automaticamente.
Da potência certa ao centro certo: transposição e montagem
A transposição garante que a potência chegue correta ao laboratório. Ela não garante que a lente fique no lugar certo diante do olho. São dois controles independentes, e os dois precisam estar corretos para evitar refação.
Depois de confirmar a receita na notação adequada, o que protege a montagem é a precisão das medidas de centragem: a distância naso-pupilar (DNP) de cada olho para a centragem horizontal e a altura de segmento para a centragem vertical. Pela regra de Prentice, descentrar uma lente com poder induz prisma, e em lentes com cilindro esse efeito varia conforme o meridiano, o que pode comprometer a adaptação do paciente. É por isso que a taxa de refação em lentes progressivas cai quando grau e centragem são tratados com o mesmo rigor.
Ferramentas de medição digital como o Optogrid capturam a DNP e a altura a partir de uma foto com o smartphone, reduzindo o erro de centragem que, somado a um deslize de transposição, costuma ser a origem silenciosa do retrabalho. Conferir a notação e medir com precisão são as duas metades do mesmo objetivo: a lente certa, na posição certa, na primeira tentativa.
Perguntas Frequentes
O que é transposição de receita de óculos?
É a conversão de uma prescrição entre as notações de cilindro positivo e negativo. Você soma esférico e cilindro, inverte o sinal do cilindro e gira o eixo 90 graus. O resultado descreve a mesma lente, com a mesma potência em cada meridiano. Serve para ler o grau no formato que o lensômetro ou o laboratório utiliza.
Cilindro positivo ou negativo: qual é o correto?
Os dois são corretos e descrevem a mesma lente. A diferença é apenas de convenção: segundo a Universidade de Iowa, a oftalmologia costuma refratar em cilindro positivo, e optometria e ópticos tipicamente trabalham em cilindro negativo. A receita pode chegar em qualquer das formas, e o profissional de ótica transpõe conforme o equipamento ou o pedido ao laboratório exige.
Como giro o eixo quando ele é maior que 90 graus?
Subtraia 90. Se o eixo for igual ou menor que 90, some 90. O eixo transposto fica sempre entre 1 e 180 graus. Exemplo: eixo 120 vira 30 (120 menos 90); eixo 45 vira 135 (45 mais 90); eixo 180 vira 90.
Preciso transpor a adição (AD) da receita de multifocal?
Não. A transposição atua apenas sobre o esférico, o cilindro e o eixo da visão de longe. A adição permanece o mesmo valor positivo, independentemente da notação do cilindro. Depois de transpor o grau de longe, a adição é aplicada normalmente para calcular a zona de perto.
O grau fica mais forte ou mais fraco depois de transpor?
Não muda nada na potência da lente. A transposição é uma operação exata: a lente transposta tem exatamente as mesmas potências nos mesmos meridianos. Se o grau parecer diferente após a conta, houve erro, quase sempre por esquecer de somar o cilindro ao esférico no primeiro passo.
Qual a diferença entre transposição e equivalente esférico?
A transposição reescreve a mesma lente em outra notação, sem perder o astigmatismo. O equivalente esférico (esférico mais metade do cilindro) substitui a lente por uma esférica aproximada e descarta o astigmatismo. Use transposição para conferir e pedir a mesma receita; use equivalente esférico apenas quando uma aproximação sem cilindro for aceitável.
